MÁY CẤP BẮN VÍT TOÀN TỰ ĐỘNG BẰNG HƠI HSM80-M

GIỚI THIỆU TỔNG QUAN VỀ MÁY CẤP BẮN VÍT TOÀN TỰ ĐỘNG BẰNG HƠI HSM80-M

Giới thiệu sơ lược về máy cấp bắn vít toàn tự động bằng hơi HSM80-M

Các thông số của máy cấp vít chính:

Model máy: HSM80-M

Cơ chế hoạt động: Cấp bằng hơi, hay còn gọi là khí nén

Dung lượng chứa vít: 1800~2000 vít (Vít tiêu chuẩn M3)

Nguồn điện vào: AC220V 50Hz

Công suất thiết kế: 39W

Tốc độ cấp vít: 50-70 pcs /phút

Khoảng cách ống cấp vít: từ 1~4m

Độ ồn vận hành: <65dB

Áp suất hơi: 2 ~ 3 kgf / cm2

Tốc độ siết vít: 1.0~1.5 giây / 1 vít (Phụ thuộc vào cấu tạo và vị trí bắn)

Loại vít tương thích: Tiêu chuẩn M2.5~M4, vít đặc biệt: M1.4, M1.6, M2.0, M5

Tổng trọng lượng máy: ~ 8 kg

Kích thước máy: 260*250*240mm

Chất liệu vỏ máy: Thép mạ sơn trắng cách điện + Cơ cấu nhả vít bằng thép hợp kim

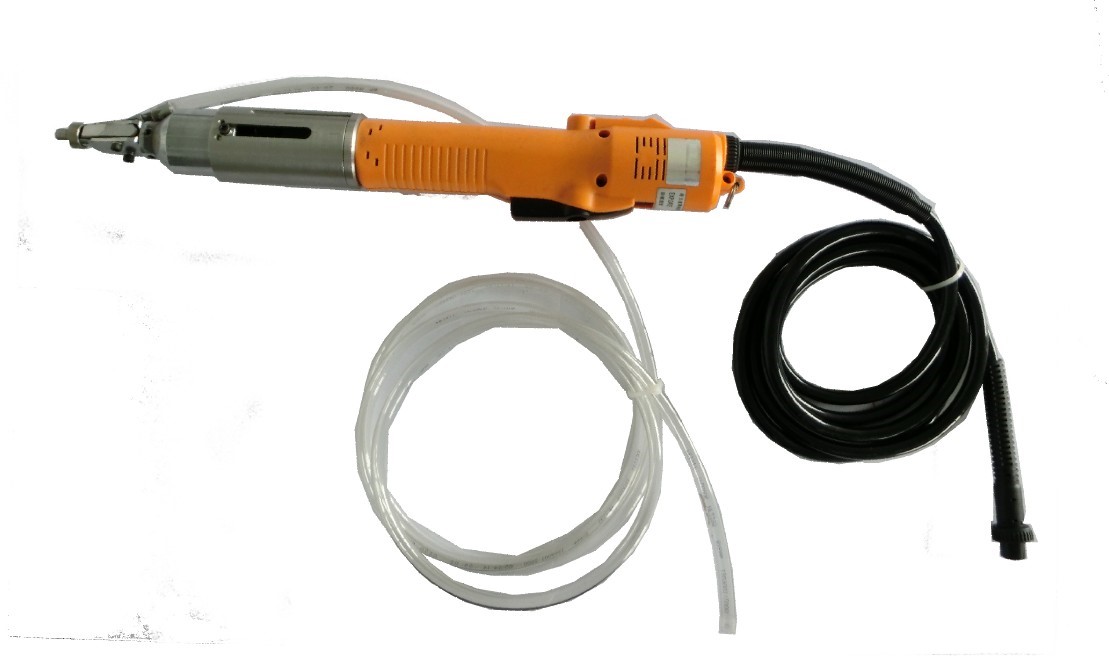

Thông số driver điện (Súng vít điện):

Hãng sản xuất: Kilews (Made in Taiwan)

Nguồn điện xoay chiều 220V

Kích thước: 200mm x 37.5mm

Loại mô-tơ: Động cơ không chổi than

Nguồn điện áp: 20~30V

Rải Mô-men xoắn: Theo yêu cầu khách hàng

Lực siết: 1~19 kgf.cm (1 kgf.cm = 0.098 N.m)

Tốc độ không tải: 350~2000 rpm (±10%)

Cơ chế phanh: phanh lực tự động

Thông số cơ cấu nhả vít

Chất liệu: Thép Hợp kim + xử lý bề mặt (Tôi cứng)

Kích thước ngoài: Đường kính 32 ~ 36mm

Phương thức điều khiển: xi lanh khí nén

Phương thức nhả: thổi hơi đẩy vít ra đỉnh súng vít.

            Phụ kiện đi kèm: 2 đầu bit để thay thế (Đầu nhả kẹp vít và đầu dạng ống)

Mô tả tính năng và cơ chế hoạt động của máy cấp bắn vít toàn tự động HSM80-M:

Cơ cấu cấp vít của máy HSM80-M :  Cấp vít bằng đảo chân vịt đưa vít lên ray xếp theo hàng dọc, tới bộ chia sẽ rót từng con vít vào ống thổi hơi, sau đó đưa vít ra đỉnh của đầu vặn vít (đầu bit).

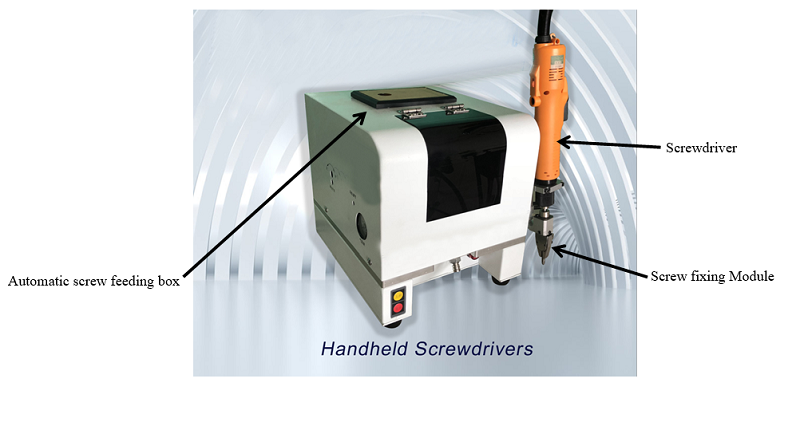

Máy có cấu tạo máy chủ dạng hộp chữ nhật nhỏ gọn, mặt trước BO CẠNH CUNG TRÒN rất thời trang và hiện đại, nắp trước bằng nhựa trong mờ, nhìn được vận hành của vít và cheo bụi bặm, có bốn chân đế gắn nút cao su giảm chấn, hệ thống chân vịt đảo rót vít tự động lên ray dẫn xếp vít, có khoang chứa vít ở phía sau, và hệ thống dẫn hướng vít, kết hợp nắp tì mũ vít ở giữa và cơ cấu chia vít bằng động cơ khí nén ở phía trước, cùng với một hệ thống cấp hơi tinh xảo (có thể đấu nối đường tín hiệu với hệ thống điều khiển PLC), phía sau hệ thống nút điều khiển bao gồm công tắc khởi động ON/OFF, ổ cắm nguồn vào rất kín đáo, bên cạnh phía sau là lỗ thoát vít,  đường vào hơi khí nén,  và một nút điều chỉnh độ rung để tăng tốc độ xếp vít, đường hơi Output cùng ống dẫn vít đấu nối với súng vít điện (Brushless không chổi than), bên cạnh là cổng nối chờ để đấu nối với máy tính công nghiệp PLC, bên phải là đèn báo động Alarm màu đỏ, và nút đèn xanh (Dùng để khởi động nhả vít khi khởi động, hoặc để ngắt khẩn cấp) . Hệ thống mô tơ của máy làm cho cơ cấu “chân vịt” ở phía sau chuyển các con vít trong khoang chứa vít, thông qua phễu chuyển vít vào ray dẫn hướng, sau đó thông qua chế độ rung chấn (vibration) của bộ rung , cùng với chổi gạt (Brush) sẽ đưa các vít có mũ cùng chiều vào hàng lối, theo cơ chế đùn các con vít sẽ từng con đưa sang khoang sắp vít và chia vít, tại cửa khoang sắp vít có một cảm biến quang, có chức năng báo cho máy chủ biết khi có dấu hiệu bất thường trong quá trình xếp vít, đảm bảo vít ra một cách thông suốt, cuối cùng phía trước tiếp đến là một cơ cấu chia vít được thiết kế tinh xảo bằng công nghệ tiện gọt chính xác, kết hợp với hệ thống chia vít bằng xi lanh khí nén, chia từng con vít và đẩy tận ra đầu kẹp của súng bắn vít.

Lý do nên chọn máy cấp bắn vít toàn tự động cầm tay thế hệ mới HMS80-M của HITECOM:

Thiết bị đã tối ưu cao nhất đối với công đoạn bắn vít tự động cầm tay.

Năng suất lao động tăng gấp nhiều lần so với cách làm truyền thống, giảm nhân công và  rút ngắn thời gian cho công đoạn siết (trên thực tế chỉ mất 1~1,5s / 1 vít)

Với thiết kế độc đáo và đã đăng ký bản quyền thiết kế, máy cấp bắn vít toàn tự động của HITECOM vừa có thể hoạt động độc lập và cũng có thể kết nối điều khiển PLC (Thông qua Module gắn trục, trực tiếp đấu nối với ROBOT 3 trục của khách hàng lắp máy Việt Nam cung cấp, xem thêm MÁY CẤP VÍT TOÀN TỰ ĐỘNG DÀNH CHO ROBOT 3 TRỤC , điều khiển tự động hóa 100%), đáp ứng công nghiệp 4.0 trong sản xuất.

Thông qua Công ty TNHH thiết bị công nghệ IMPEX HÀ NỘI (HITECOM), người sử dụng sẽ được hỗ trợ trực tiếp và hưởng chính sách hậu mại tốt nhất từ nhà sản xuất.

Cụ thể như:

ü Khi mua máy của HITECOM, các chuyên gia đầu ngành của nhà máy từ Đài Loan và Trung Quốc sẽ hỗ trợ khách hàng một cách trực tiếp nhất, sẽ được hỗ trợ mua các phụ kiện mang tính hao mòn (Spare parts) đi kèm máy, để khách hàng dự phòng trong quá trình sử dụng.

ü Hưởng chế độ bảo hành 12 tháng về chất lượng máy, tiếp tục cung cấp dịch vụ phụ kiện sau thời gian bảo hành.

ü Được NSX tinh chỉnh theo yêu cầu và tính chất sản xuất trên dây chuyền của khách hàng. Khách hàng nhận máy chỉ việc cắm điện sử dụng đối với bắn vít cầm tay, và chỉ hoàn tất gắn module siết lên trục Z, và đấu nối điện tín hiệu lên hệ thống PLC đối với khách hàng dựng máy toàn tự động điều khiển Robot.

ü Hưởng chính sách trợ giá tốt nhất trực tiếp từ hãng sản xuất khi nhân rộng hệ thống. Hoặc nhập với số lượng lớn lớn (>10 bộ)

8 bước thao tác sử dụng cụ thể của máy bắn vít tự động HSM80-M:

Bước 1: Cắm điện 220V, đấu ống hơi vào van tiếp hơi. Áp suất mặc định là 0.5MPa

Bước 2: Cắm cáp tín hiệu , kết nối ống dẫn vít vào bộ cấp vít (feeder)

Bước 3: Vệ sinh khoang chứa vít, đổ vít cần bắn tự động vào khoang vít.

Bước 4: Khởi động máy, sau 2 giây máy tự động chia vít và cấp vít.

Bước 5: Kiểm tra xem độ cao của miếng tỳ vít, khe tiêu chuẩn là 0.2mm

Bước 6: Kiểm tra vị trí của sensor, đảm bảo vít đi quá sẽ báo sáng đèn

Bước 7: Khi vít đã được xếp đều trên ray dẫn, chổi gạt sẽ ngừng quét.

Bước 8: Nhấn nút cấp vít, thiết bị sẽ đưa ngay 01 vít ra đầu kẹp bắn vít (Chỉ làm 1 lần khi khởi động, sau cơ chế sẽ tự động cấp thông qua tín hiệu phanh của Driver vặn vít)

Bước 9: Bộ bắn vít cầm tay hướng vít vào vị trí cần bắn, sau đó bấm nút để siết vít, khi có tín hiệu phanh đủ lực, người thao tác nhả nút bấm siết vít, vít tiếp theo sẽ tự động cấp ra đầu vặn vít.

(*) Cách khởi động thủ động: tay phải ngón trỏ nháy 2 lần nút siết vít, xi lanh co lại và máy cấp vít sẽ thông qua ống hơi, đẩy 1 vít vào đỉnh của súng vít điện, sau đó người sử dụng sẽ định vị đầu vít vào chi tiết cần bắt vít, sau khi nhả nút trên súng vít ra thì vít sẽ siết chặt lại, và người sử dụng tiếp tục BẤM GIỮ nút để lặp lại hành trình tiếp theo. Tuyệt đối không bấm nhả khi đầu vít còn chưa siết, không là xi lanh co rút sẽ khiến đầu kẹp vít đập vào chi tiết, vừa làm hư sản phảm và cũng có thể hỏng cả đầu kẹp vít.

HITECOM ngoài cung cấp các dòng máy CẤP VÍT TOÀN TỰ ĐỘNG CAO CẤP ra, thì còn một số lựa chọn kinh tế cho khách hàng về giải pháp cấp vít, cụ thể là các loại máy cấp vít tự động như: FA-560, FA-580, NSRI, FT-619 NSRI của FUMA, đặc biệt còn cung cấp các máy cấp bắn vít toàn tự động kiểu tra vít theo trọng lực của hãng CBD-638 (Vít M3), CBD-838 (Vít M3, M4 cấp hơi). Công ty HITECOM cũng cung cấp giải pháp tư vấn tổng thể, giúp quý doanh nghiệp đầu tư 1 lần nhưng mang lại giá trị lâu dài, và tiết kiệm chi phí giảm nhân công một cách tối ưu nhất.

Để biết thêm thông tin chi tiết về sản phẩm Máy cắt dây đai nhám tự động HTC998.
Hãy liên hệ với chúng tôi theo thông tin sau để nhận báo giá tốt nhất về Máy cắt dây đai nhám tự động.
