Máy cáp vít tự động nhả vít bằng điện vít M3 CBD-638

Mã SP: CBD-638
Tình trạng: Còn hàng
Lượt xem: 669
Thông số sản phẩm

Giới thiệu sơ lược về máy cấp siết vít toàn tự động CBD-638

Các thông số của máy cấp vít chính:

Model máy: CBD-638

Cơ chế hoạt động: Thả vít

Dung lượng chứa vít: 500 ~ 3000 pcs

Nguồn điện vào: AC220V 50/60Hz

Công suất thiết kế: 40W

Nguồn điện thiết kế: DC15V /2A

Tốc độ cấp vít: 80-120 pcs /phút

Tốc độ siết vít: 0.5~1 giây / 1 con (Phụ thuộc vào độ dài ngắn của vít)

Loại vít tương thích:    M3 (Điều kiện bắt buộc: tổng dài của vít = 1.5 lần đường kính mũ vít)

Tổng dài vít:                4mm~16mm

Đường kính mũ vít:     2.3mm~8.0mm

Độ dày vít:                   0.5mm ~ 3.5mm

Độ dài ống dẫn vít: 1m

Tổng trọng lượng máy: ~ 2.5 kg

Kích thước máy: L232 x W163 x H170mm

Chất liệu vỏ máy: Thép mạ sơn trắng + Cơ cấu nhả vít bằng hợp kim nhôm

          Thông số súng điện:

Nguồn điện xoay chiều 220V              kích thước: 200mm x 37.5mm

Loại mô-tơ: Động cơ không chổi than

Nguồn điện áp: 32V                            Công suất thiết kế: 40W

Tốc độ: 1000~2000 rpm                                 Mô-men xoắn: 0.4~18kg

Loại súng vít: cân lực tự động



Thông số cơ cấu nhả vít

Chất liệu: Hợp kim nhôm + Inox

Kích thước ngoài: Đường kính 32 ~ 36mm

Phương thức điều khiển: xúc phát (tỳ đẩy)

Phương thức nhả: lồng ống

Phụ kiện đi kèm: 2 đầu để thay thế (Đầu nhả kẹp vít và đầu dạng ống)

Quy ước độ dài:

Đối với cơ cấu nhả vít ngắn: 146mm (Độ sâu đầu vít từ lọt sâu 17mm)

Đối với cơ cấu nhả vít dài: 166mm (Độ sâu đầu vít từ lọt sâu 37mm)

Giá bán:
Liên hệ
Số lượng:
MUA HÀNG Miễn phí ship đối với đơn hàng của anh chị
Máy cáp vít tự động nhả vít bằng điện vít M3 CBD-638

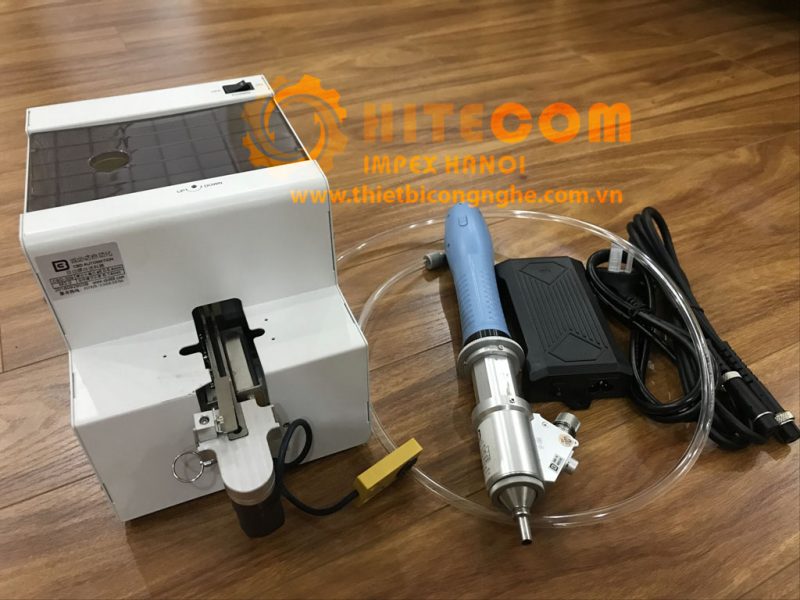

GIỚI THIỆU TỔNG QUAN VỀ HỆ THỐNG CẤP SIẾT VÍT TOÀN TỰ ĐỘNG CHÍNH HÃNG CBD-638 DÀNH RIÊNG CHO VÍT M3,M4

máy cấp vít tự động nhả vít

Giới thiệu sơ lược về máy cấp siết vít toàn tự động CBD-638

Các thông số của máy cấp vít chính:

máy cấp vít tự động nhả vít



Model máy: CBD-638
Cơ chế hoạt động: Thả vít
Dung lượng chứa vít: 500 ~ 3000 pcs
Nguồn điện vào: AC220V 50/60Hz
Công suất thiết kế: 40W
Nguồn điện thiết kế: DC15V /2A
Tốc độ cấp vít: 80-120 pcs /phút
Tốc độ siết vít: 0.5~1 giây / 1 con (Phụ thuộc vào độ dài ngắn của vít)
Loại vít tương thích:    M3 (Điều kiện bắt buộc: tổng dài của vít = 1.5 lần đường kính mũ vít)
Tổng dài vít:                4mm~16mm
Đường kính mũ vít:     2.3mm~8.0mm
Độ dày vít:                   0.5mm ~ 3.5mm
Độ dài ống dẫn vít: 1m
Tổng trọng lượng máy: ~ 2.5 kg
Kích thước máy: L232 x W163 x H170mm
Chất liệu vỏ máy: Thép mạ sơn trắng + Cơ cấu nhả vít bằng hợp kim nhôm

Thông số súng điện:

Nguồn điện xoay chiều 220V              kích thước: 200mm x 37.5mm
Loại mô-tơ: Động cơ không chổi than
Nguồn điện áp: 32V                            Công suất thiết kế: 40W
Tốc độ: 1000~2000 rpm                        Mô-men xoắn: 0.4~18kg
Loại súng vít: cân lực tự động



máy cấp vít tự động nhả vít

Thông số cơ cấu nhả vít (Ống lồng trigger)

Chất liệu: Hợp kim nhôm + Inox
Kích thước ngoài: Đường kính 32 ~ 36mm
Phương thức điều khiển: xúc phát (tỳ đẩy)
Phương thức nhả: lồng ống
Phụ kiện đi kèm: 2 đầu để thay thế (Đầu nhả kẹp vít và đầu dạng ống)

Quy ước độ dài:

Đối với cơ cấu nhả vít ngắn: 146mm (Độ sâu đầu vít từ lọt sâu 17mm)
Đối với cơ cấu nhả vít dài: 166mm (Độ sâu đầu vít từ lọt sâu 37mm)

máy cấp vít tự động nhả vít



  máy cấp vít tự động nhả vít

Mô tả tính năng và cơ chế hoạt động của máy cấp siết vít toàn tự động CBD-638:

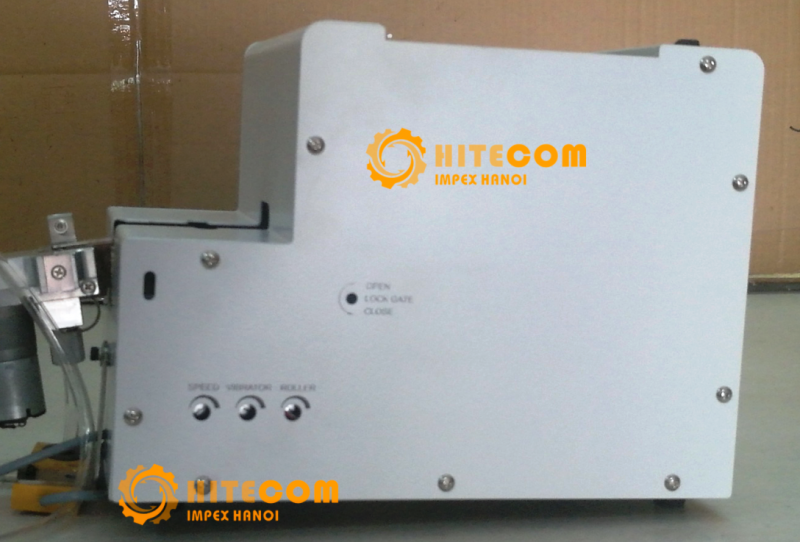

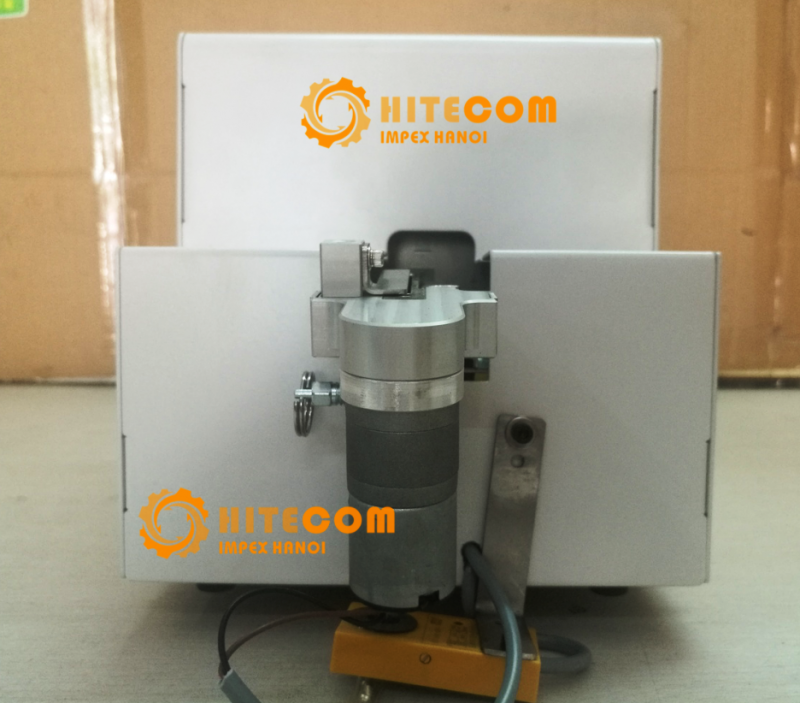

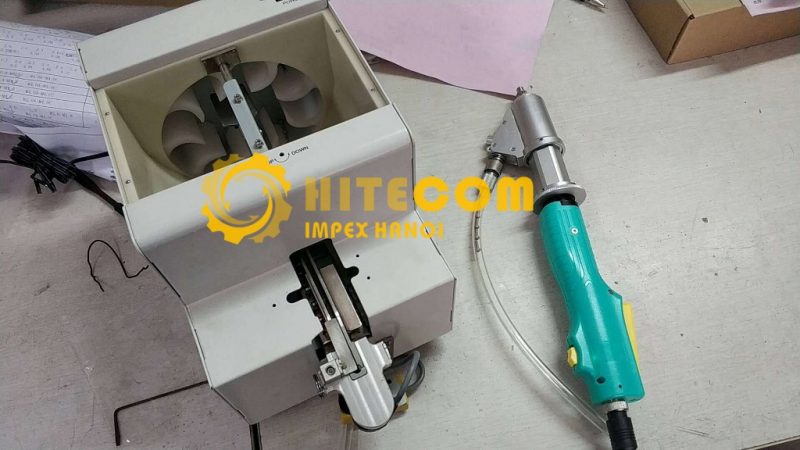

Máy có cấu tạo hình khối chữ “L” truyền thống, có khoang chứa vít ở phía sau, và hệ thống cửa cấp liệu ở phía trước. Hệ thống mô tơ của máy làm cho cơ cấu “chân vịt” ở phía sau chuyển các con vít trong hộp chứa, thông qua phễu chuyển vít vào ray dẫn hướng, sau đó thông qua chế độ rung (vibration) của máy, cùng với chổi gạt (Brush) sẽ đưa các vít có mũ cùng chiều vào hàng lối, theo cơ chế đùn các con vít sẽ từng con đưa ra miệng cấp. Ở miệng cấp sẽ có một module cảm biến quang và hệ thống zig được nhà máy CBD đặc chế cho cơ cấu nhả vít trọng lực, module này được nối liền với một ống dẫn vít có chiều dài là 1m, một đầu còn lại thông qua CƠ CẤU NHẢ VÍT được gắn liền với súng vít điện, thông qua ống dẫn vít này, các con vít sẽ truyền tự động vào đầu nhả vít (Có thể thay đổi ), việc cấp vít sẽ đồng tốc với tốc độ thao tác của người sử dụng. Người sử dụng chỉ việc đưa đầu vít vào tọa độ lỗ bắt vít rồi tỳ đẩy xuống dưới kết hợp với nút siết của súng vít, là từng con vít sẽ siết gọn vào chi tiết, và súng vít tự cân lực và dừng lại khi hoàn tất.

Lý do nên chọn máy cấp siết vít toàn tự động CBD-638:

Lý do bạn nên chọn máy cấp siết vít toàn tự động CBD-638 là bởi vì:

Thiết bị đã tối ưu cao nhất đối với công đoạn siết vít

Năng suất sẽ tăng, qua đó giảm nhân công cho công đoạn siết (0.5~1s / 1 vít)

Với thiết kế độc đáo và đã đăng ký bản quyền thiết kế, nên rất nhẹ, có thể di chuyển linh hoạt

Thông qua Công ty TNHH thiết bị công nghệ IMPEX HÀ NỘI (HITECOM), người sử dụng sẽ được hỗ trợ trực tiếp và hưởng chính sách hậu mại tốt nhất từ nhà sản xuất CBD.

Cụ thể như:

  1. Khi mua máy của HITECOM, CBD sẽ cấp quyền mua các phụ kiện đi kèm máy, để khách hàng dự phòng.
  2. Hưởng chế độ bảo hành 12 tháng về chất lượng máy, tiếp tục cung cấp dịch vụ phụ kiện sau thời gian bảo hành.
  3. Được NSX tinh chỉnh theo yêu cầu và tính chất sản xuất trên dây chuyền của khách hàng. Khách hàng nhận máy chỉ việc cắm điện sử dụng.
  4. Hưởng chính sách trợ giá tốt nhất trực tiếp từ hãng CBD khi nhân rộng hệ thống. Hoặc nhập với số lượng lớn (>10 bộ)

Các bước thao tác sử dụng cụ thể:

  1. Bước 1: Kết nối súng vít với cơ cấu nhả vít (Ống trigger)
  2. Bước 2: Kết nối ống dẫn vít một đầu vào máy cấp vít, một đầu kết nối với ống trigger
  3. Bước 3: Lựa chọn đầu nhả vít phù hợp với loại chi tiết cần bắt vít.
  4. Bước 4: Cắm điện súng vít và điện máy cấp vít
  5. Bước 5: Hoàn tất và sử dụng

 máy cấp vít tự động nhả vít

Hình dạng đầu vít thông dụng:

  • JCIS: đầu chảo loại 1, 2, 3
  • JIS: đầu chảo pan, phẳng binding, đầu trảo truss, đầu trảo brazier, phẳng flat, đầu trảo kiểu collar, đầu chảo kèm long đen vênh, đầu chảo kèm long đen vênh + phẳng
  • Đường kính danh định của vít: M1.5, M1.7, M2.0, M2.3, M2.6, M3.0, M3.5, M4.0, M5
  • Tương ứng với đường kính trên thì chiều dài ốc như sau:
  • Loại vít đơn: 1.4, 1.6, 1.8, 2.5, 2.8, 3.0, 3.5, 4.0, 5
  • Loại có kèm long đen vênh (screw with spring washer): N/A, N/A, 3.0, 4.0, 4.0, 4.0, 6.8, 6.8, 8.0
  • Loại có kèm long đen vênh + phẳng (screw with spring + flat washer): N/A, N/A, 5.0, 5.0, 6.0, 6.0, 8.0, 8.0, 10.0
  • Lưu ý: Chiều dài tối đa của ốc là 20.0mm

HITECOM cung cấp các loại máy cấp vít tự động như: FA-560, FA-580, NSRI, đặc biệt còn cung cấp các máy cấp siết vít toàn tự động như: CBD-618, CBD-638, HITECOM-102 là hệ thống máy cấp toàn tự động, tự cấp và vít đưa tới đầu súng vít, người công nhân thao tác chỉ việc đặt vào đúng tọa độ của chi tiết là có thể siết vít, chủng loại phong phú, từ hệ thống dùng 100% điện, cho tới nhà xưởng dùng hệ thống khí nén (hơi), công ty HITECOM cũng cung cấp giải pháp tư vấn tổng thể, giúp quý doanh nghiệp đầu tư 1 lần nhưng mang lại giá trị lâu dài, và tiết kiệm chi phí giảm nhân công một cách tối ưu nhất.
