GIỚI THIỆU TỔNG QUAN VỀ MÁY CẤP VÍT ĐĨA XOAY TỰ ĐỘNG FT-618-NSRI

Giới thiệu sơ lược về máy cấp vít đĩa xoay tự động FT-618-NSRI

· MAKER: FUMA

· MODEL: FT-618-NSRI

· TÊN SẢN PHẨM: Máy cấp đếm vít đĩa xoay dành cho chế tạo tự động hóa

· NGUỒN ĐIỆN VÀO: AC100-240V 50/60HZ 1A

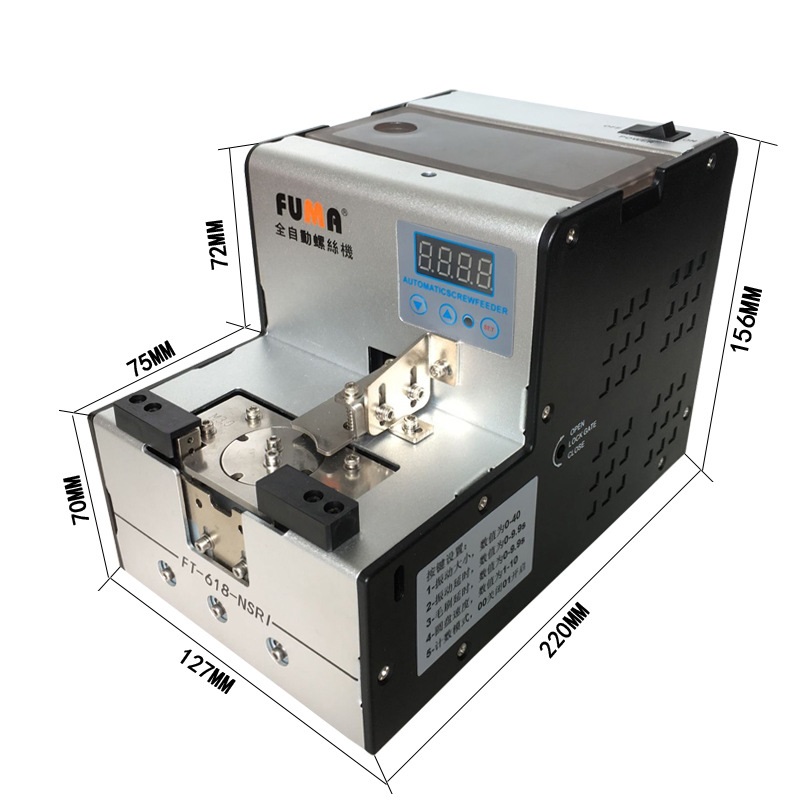

· KÍCH THƯỚC: 220X127X156MM (LXHXW)

· ĐỘ DÀI VÍT: <15MM

· ĐỘ RỘNG RAY: 1.0mm ~ 5.0mm (Thay đĩa)

· LOẠI VÍT PHÙ HỢP: Đối với các loại vít có mũ vít

· TRỌNG LƯỢNG MÁY: ~ 3 KG

· DUNG LƯỢNG KHOANG VÍT: M1: ~2000 VÍT / M2:~1000 VÍT/

            M3:~600 VÍT /M4: ~300 VÍT/ M5:~200 VÍT

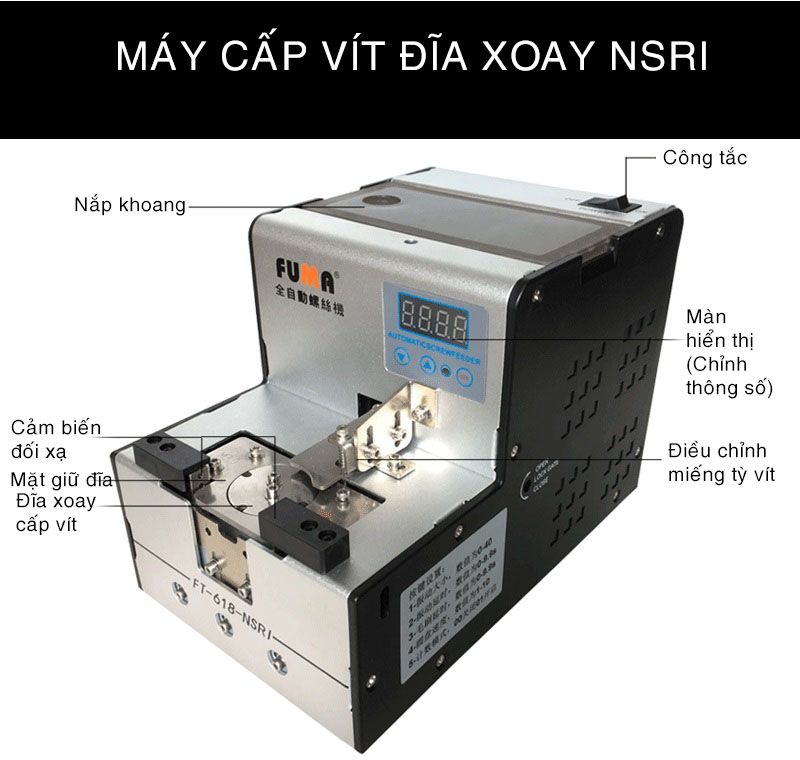

Mô tả tính năng của máy cấp vít đĩa xoay tự động FT-618-NSRI: Máy có cấu tạo hình khối chữ “L” truyền thống, có khoang chứa vít ở phía sau, và hệ thống cửa cấp liệu ở phía trước. Hệ thống mô tơ của máy làm cho cơ cấu “chân vịt” ở phía sau chuyển các con vít trong hộp chứa, thông qua phễu chuyển vít vào ray dẫn hướng, sau đó thông qua chế độ rung (vibration) của máy, cùng với chổi gạt (Brush) sẽ đưa các vít có mũ cùng chiều vào hàng lối, theo cơ chế đùn các con vít sẽ từng con đưa ra mâm đĩa xoay. Ở miệng cấp sẽ có một cơ cấu gọi là máng định vị (Bit guide) để giúp người sử dụng lấy vít dễ dàng và nhanh chóng, đĩa xoay có 4 lỗ chia đều theo hướng trên dưới trái phải, đĩa xoay sẽ giúp tách vít ra từng con độc lập, giúp cho vít không bị bám chùm lại, lúc này robot 3 trục có thể đưa trục z có gắn driver bắn vít hướng về tọa độ đỉnh vít, để hút từng con vít một cách chính xác,  sau đó bắt vào chi tiết sản phẩm thông qua bộ jig định vị trên sản phẩm.

Lý do nên chọn máy cấp vít đĩa xoay tự động FT-618-NSRI của FUMA:

Lý do bạn nên chọn máy cấp vít đĩa xoay tự động FT-618-NSRI là vì:

o Máy cấp vít đĩa xoay tự động FT-618-NSRI là thiết bị không thể thiếu cho cơ cấu cấp vít 3 trục dạng hút siết vít.

o Hỗ trợ nhiều loại vít khác nhau từ M1~M5, nhất là vít M1.2 và M1.4 thường gặp trong sản xuất tai nghe, điện thoại và các sản phẩm tinh xảo khác, chỉ cần thay đĩa cấp vít.

o Máy cấp vít của hãng FUMA được thiết khá nhẹ, chỉ có hơn 3kg, không ảnh hưởng tới trọng lượng tổng thể của robot bắn vít.

o Máy cấp vít FT-618-NSRI thao tác dễ dàng, sau tinh chỉnh 1 lần duy nhất, với cỡ vít có cùng M (ký hiệu ren hệ mét của vít, hay còn gọi là danh định của vít). Bạn có thể sử dụng chung mà không phải chỉnh lại.

o Máy cấp vít FT-618-NSRI có giá khá kinh tế so với các dòng thiết bị tương tự, phù hợp với mô hình nhân rộng, quy mô sản xuất lớn cần nhiều máy cấp vít nhưng lại khống chế về chi phí sản xuất.

o Máy cấp vít FT-618-NSRI có các phụ kiện tô-vít 4 cạnh và lục giác đi kèm thiết bị, rất tiện lợi mà không lo chuẩn bị các dụng cụ điều chỉnh.

o Chọn mua thiết bị của hãng FUMA, các model như: FA-560, FA-580, NSRI, quý khách sẽ được hỗ trợ tốt nhất từ Đại lý độc quyền của hãng, là Công ty TNHH thiết bị công nghệ IMPEX HÀ NỘI (HITECOM) tại Việt Nam, mọi phụ kiện để thay thế đều được hỗ trợ từ hãng.

Các bước thao tác sử dụng cụ thể:

Bước 1: Điều chỉnh ray (Hướng dẫn chi tiết)

Bước 2: Thả vít cần cấp vào khoang chứa vít

Bước 3: Bật công tắc khởi động ON/OF ở trên đỉnh máy

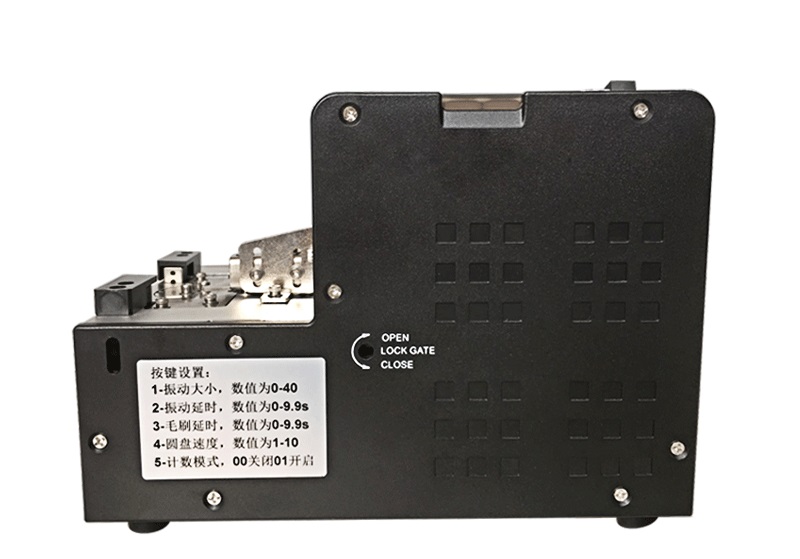

Bước 4: Quan sát tiến trình ra của vít, bằng các vít điều chỉnh ở ổ bên hông phải (Speed: tốc độ cấp, Vibration: Độ rung ray dẫn hướng, Roller: Tốc độ ngắt của cối cấp vít trong khoang vít )

Bước 5:Sử dụng

Hình dạng đầu vít thông dụng:

JCIS: đầu chảo loại 1, 2, 3

JIS: đầu chảo pan, phẳng binding, đầu trảo truss, đầu trảo brazier, phẳng flat, đầu trảo kiểu collar, đầu chảo kèm long đen vênh, đầu chảo kèm long đen vênh + phẳng

Đường kính danh định của vít: M1.5, M1.7, M2.0, M2.3, M2.6, M3.0, M3.5, M4.0, M5

Tương ứng với đường kính trên thì chiều dài ốc như sau:

– Loại vít đơn: 1.4, 1.6, 1.8, 2.5, 2.8, 3.0, 3.5, 4.0, 5

– Loại có kèm long đen vênh (screw with spring washer): N/A, N/A, 3.0, 4.0, 4.0, 4.0, 6.8, 6.8, 8.0

– Loại có kèm long đen vênh + phẳng (screw with spring + flat washer): N/A, N/A, 5.0, 5.0, 6.0, 6.0, 8.0, 8.0, 10.0

Lưu ý: Chiều dài tối đa của ốc là 20.0mm

HITECOM cung cấp các loại máy cấp vít đĩa xoay tự động như: FT-618-NSRI, FT-619-NSRI, FA-560, FA-580, NSRI, đặc biệt còn cung cấp các máy cấp siết vít toàn tự động như: CBD-618, CBD-638, HITECOM-102 là hệ thống máy cấp toàn tự động, tự cấp và vít đưa tới đầu súng vít, người công nhân thao tác chỉ việc đặt vào đúng tọa độ của chi tiết là có thể siết vít, chủng loại phong phú, từ hệ thống dùng 100% điện, cho tới nhà xưởng dùng hệ thống khí nén (hơi), công ty HITECOM cũng cung cấp giải pháp tư vấn tổng thể, giúp quý doanh nghiệp đầu tư 1 lần nhưng mang lại giá trị lâu dài, và tiết kiệm chi phí giảm nhân công một cách tối ưu nhất.
